Rodzina rozdzielaczy sygnałów nawigacyjnych Serial Line Splitter
Urządzenia przeznaczone są do dystrybucji sygnałów nawigacyjnych w standardzie NMEA oraz innych sygnałów transmisji szeregowej prowadzonej za pomocą interfejsów RS-422 z prędkościami do 2MBit/s. Podstawowym zastosowaniem jest odebranie, wzmocnienie, galwaniczna separacja i dystrybucja sygnałów nawigacyjnych z czujników/odbiorników (GPS, log, kompas, echosonda, zegar, wiatromierz itp.) i dostarczenie ich do wielu punktów odbioru – repetytorów, rejestratorów, wyświetlaczy i innych urządzeń nawigacyjnych z zapewnieniem ochrony przeciwprzepięciowej i przeciwzakłóceniowej, gwarantującej niezawodne funkcjonowanie i współdziałanie okrętowej aparatury nawigacyjnej.
Urządzenia zapewniają ciągłość dostarczania informacji nawigacyjnej, dzięki możliwości podłączenia dwóch źródeł sygnału tego samego rodzaju, np. dwóch odbiorników GPS – podstawowego i rezerwowego z zapewnieniem automatycznego podłączenia źródła zapasowego w przypadku zaniku transmisji ze źródła podstawowego i przywrócenie komunikacji ze źródła podstawowego, po jego ponownym uruchomieniu.
Dystrybucja sygnałów nawigacyjnych w standardzie NMEA.
Transmisja szeregowa za pomocą interfejsów RS-422 z prędkością do 2 MBit/s.
Zapewnienie ciągłości dostarczania informacji nawigacyjnych.
Podłączenie źródła zapasowego informacji nawigacyjnej w przypadku zaniku transmisji ze źródła podstawowego.
dwa obwody zasilania (podstawowe i zapasowe) DC 12-36V
dwa wejścia sygnałowe RS-422 (NMEA) podstawowe i zapasowe, automatycznie przełączane, z preferencją wyjścia podstawowego
separację galwaniczną obwodów zasilania – 1,5kV
indywidualne wzmacniacze liniowe, na każdym z kanałów wyjściowych
wysokoudarową obudowę przemysłową, przeznaczoną do montażu na szynie DIN TH-35
łączówki rozłączne
kontrolki zasilania, obecności sygnałów wejściowych i wyjściowych, wyboru aktywnego wejścia
| SLS 2/8: | |
|---|---|
Osiem wyjść RS-422 na wspólnym potencjale, izolowane od wejść i obwodów zasilania – 1kV | |
| SLS 2/8 ISO: | |
Osiem wyjść RS-422 całkowicie separowanych galwanicznie od pozostałych wyjść, wejść i zasialania – 1kV | |
| SLS 2/16+2 USB: | |
Szesnaście wyjść na wspólnym potencjale, izolowane od wejść i obwodów zasilania – 1kV | |
Dwa wyjścia RS-232 separowane galwanicznie od pozostałych wyjść, wejść i zasilania – 1kV | |
Port diagnostyczny USB 2.0B separowany galwanicznie od pozostałych wyjść, wejść i zasilania – 1kV | |

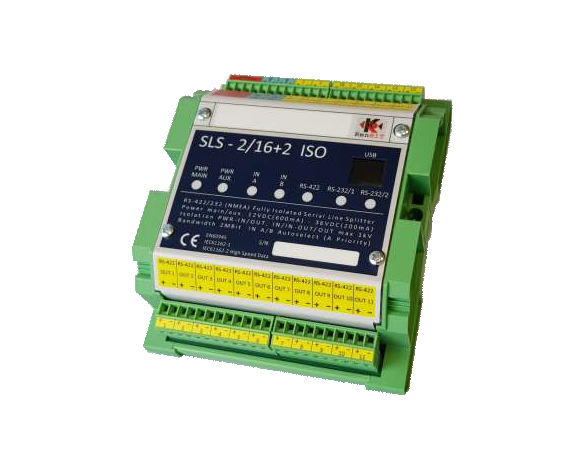

| SLS 2/16+2 USB ISO: | |
Szesnaście wyjść RS-422 separowanych galwanicznie od pozostałych wyjść, wejść i zasilania – 1kV | |
Dwa wyjścia RS-232 separowane galwanicznie od pozostałych wyjść, wejść i zasilania – 1kV | |
Port diagnostyczny USB 2.0 B separowany galwanicznie od pozostałych wyjść, wejść i zasilania – 1kV. | |
PN-EN 60945:2004, IEC61162-1, IEC61162-2 High Speed Data
Wymiary | |
|---|---|
| SLS 2/8 i SLS 2/8 ISO | Waga – 0,23 kg, Szerokość – 86 mm, Wysokość – 51 mm, Długość – 128 mm |
| SLS 2/16+2 USB i SLS 2/16+2 ISO | Waga – 0,27 kg, Szerokość – 107 mm, Wysokość – 51 mm, Długość – 128 mm |
